Zăpada pare să nu cântărească nimic cât timp cade. Greutatea ei apare abia după ce se tasează peste noapte și prinde dimineața o crustă de gheață. Iar un pavilion rămas afară în seara aceea simte diferența în fiecare îmbinare.
Încărcarea la zăpadă este greutatea pe metru pătrat pe care acoperișul unui pavilion o poate duce în siguranță, exprimată de obicei în kg/m² sau kN/m². În fișa tehnică o compari cu încărcarea reală din zona în care montezi structura. Dacă valoarea lipsește, pavilionul nu a fost gândit pentru zăpadă și trebuie strâns înainte de ninsoare.
Ce măsoară, de fapt, încărcarea la zăpadă
Încărcarea la zăpadă măsoară cât apasă zăpada pe fiecare metru pătrat de acoperiș, pe verticală. Vorbim despre masă, nu despre grosimea stratului sau despre câți centimetri au anunțat meteorologii. Două pavilioane identice pot primi aceeași ninsoare și totuși să ducă sarcini foarte diferite, după cum zăpada e pufoasă sau udă.
Când producătorul trece o cifră în fișă, spune de fapt un lucru simplu. Până la valoarea aceea, structura nu cedează și nu se deformează dincolo de limitele acceptate. Peste ea nu mai garantează nimic, iar informația asta cântărește cât prima.
De ce contează proiecția orizontală
Codul de proiectare „Evaluarea acțiunii zăpezii asupra construcțiilor”, indicativ CR 1-1-3/2012, aprobat de Ministerul Dezvoltării Regionale și Turismului, precizează că încărcarea se raportează la metrul pătrat de proiecție orizontală a acoperișului. Adică la suprafața pe care ai vedea-o dacă te-ai uita la pavilion de sus, ca dintr-o dronă. Un acoperiș în două ape al unui pavilion de 3 pe 3 metri are pânza puțin mai mare de 9 metri pătrați, dar zăpada se calculează tot pe cei 9.
Detaliul pare pedant. Totuși, e primul lucru pe care îl verific când dau peste o cifră care arată prea bine: a fost raportată la suprafața pânzei sau la amprenta pavilionului? La pantele mici diferența nu e uriașă, însă spune ceva despre grija cu care a fost scrisă fișa.
Kilograme, kilonewtoni și alte unități care încurcă
Fișele vin în tot felul de unități, și aici se pierd cei mai mulți cumpărători. Producătorii europeni scriu de regulă în kN/m² sau în kPa, care înseamnă exact același lucru. Un kilonewton pe metru pătrat corespunde cu aproximativ 102 kilograme pe metru pătrat, așa că în practică poți rotunji la 100 fără să greșești mult.
Pe produsele venite din Statele Unite sau din Asia apare uneori „psf”, adică livre pe picior pătrat. Un psf are cam 4,9 kg/m², deci o fișă care promite 10 psf vorbește, tradus, despre vreo 49 kg/m². În unitățile noastre sună mai modest, și bănuiesc că de aceea unii vânzători nu se grăbesc să facă conversia.
Cât cântărește zăpada, în funcție de cum a căzut
Greutatea zăpezii depinde aproape în întregime de densitatea ei, iar densitatea se schimbă de la o zi la alta. Anexa informativă a codului CR 1-1-3/2012 dă câteva repere: zăpada proaspătă are o greutate specifică de aproximativ 1,0 kN/m³, cea așezată după câteva ore sau zile ajunge la 2,0 kN/m³, iar cea veche urcă între 2,5 și 3,5 kN/m³. Zăpada umedă atinge 4,0 kN/m³, deci un metru cub din ea cântărește cam de patru ori cât unul de zăpadă abia căzută.
Să luăm un strat de zece centimetri. Proaspăt și pufos, înseamnă vreo 10 kilograme pe fiecare metru pătrat. Același strat, după o zi cu lapoviță și o noapte cu minus trei grade, poate ajunge la 40. Pe un pavilion de 3 pe 3 metri, asta face aproape 360 de kilograme sprijinite pe patru picioare și o pânză.
De ce „rezistă la 20 cm de zăpadă” nu spune mare lucru
Formularea apare des în anunțuri și, sincer, mă face mereu să ridic din sprânceană. Douăzeci de centimetri de zăpadă proaspătă înseamnă cam 20 kg/m², pe când douăzeci de centimetri de zăpadă udă pot trece de 80 kg/m². Între cele două situații e un factor de patru, iar anunțul nu îți spune la care s-a gândit autorul.
Dacă fișa tehnică dă rezistența în centimetri, cere echivalentul în kg/m² sau în kN/m². Un producător care și-a calculat structura are cifra la îndemână. Unul care nu a calculat-o va ezita, și ezitarea asta e deja un răspuns.
Ce spune norma românească despre zăpada de pe acoperiș
În România, încărcarea din zăpadă se stabilește după codul CR 1-1-3/2012, armonizat cu Eurocodul SR EN 1991-1-3 (Eurocod 1, Acțiuni asupra structurilor, partea 1-3, încărcări date de zăpadă). Punctul de plecare este încărcarea caracteristică pe sol, notată sk, care pentru amplasamentele aflate sub 1000 de metri altitudine are valori de 1,5, 2,0 sau 2,5 kN/m², în funcție de zonă. Harta de zonare a fost construită pe baza maximelor anuale înregistrate până în 2005 la 122 de stații meteorologice ale Administrației Naționale de Meteorologie (ANM).
Câteva exemple arată cât de mult contează locul. Cluj-Napoca, Timișoara și Constanța sunt trecute în tabelul din cod cu 1,5 kN/m², Bucureștiul și Brașovul cu 2,0, iar Suceava, Iașiul și Galațiul cu 2,5. Nordul Moldovei și câmpia din sud-est, cu viscolele lor, sunt deci zonele unde zăpada apasă cel mai greu pe acoperișuri, cel puțin sub o mie de metri.
Deasupra acestei altitudini, valorile cresc după o formulă din cod, pentru că la munte zăpada se adună altfel. O pensiune de la 1.200 de metri care vrea un pavilion pe terasă pornește, așadar, de la alte cifre decât o cafenea de pe litoral.
Ce înseamnă valoarea caracteristică
Cifra de pe hartă nu descrie zăpada dintr-o iarnă obișnuită. CR 1-1-3/2012 o definește ca valoarea cu 2% probabilitate de depășire într-un an, ceea ce echivalează cu un interval mediu de recurență de 50 de ani. Pe înțelesul tuturor, e ninsoarea mare pe care o prinzi o dată la câteva decenii, nu cea din fiecare ianuarie.
Pentru o clădire logica are sens, fiindcă stă pe loc jumătate de secol. Un pavilion demontabil trăiește altfel, se montează pentru un eveniment și pleacă, iar de aici pornește toată discuția despre condițiile de utilizare. Ca reper de comparație, harta rămâne totuși cel mai cinstit instrument pe care îl ai.
Panta acoperișului și locul unde stă pavilionul
De pe sol pe acoperiș, cifra trece prin câțiva coeficienți. Formula din cod înmulțește încărcarea de pe sol cu un factor de importanță, cu un coeficient de formă al acoperișului, cu unul de expunere și cu unul termic. Pentru construcțiile temporare, încadrate în clasa a IV-a, factorul de importanță este 1,0, iar coeficientul termic rămâne tot 1,0 în aproape toate situațiile obișnuite.
Coeficientul de formă depinde de pantă. Pentru acoperișurile înclinate până la 30 de grade el este 0,8, apoi scade treptat și ajunge la zero la 60 de grade, unde zăpada pur și simplu alunecă. Majoritatea pavilioanelor au pante mici, așa că 0,8 e valoarea cu care lucrezi aproape mereu.
Coeficientul de expunere arată cât de ușor spulberă vântul zăpada. Pe un teren deschis el scade la 0,8, într-o zonă obișnuită rămâne 1,0, iar între clădiri înalte sau copaci urcă la 1,2. Curtea interioară liniștită, unde ai zice că pavilionul e ferit, e tocmai locul unde zăpada se strânge cel mai mult.
Pune totul cap la cap pentru Cluj și obții 1,0 × 0,8 × 1,0 × 1,0 × 1,5, adică 1,2 kN/m², aproximativ 122 kg/m². Pe cei 9 metri pătrați ai unui pavilion de 3 pe 3, rezultatul trece de 1,1 tone. Recunosc că, pusă lângă un cadru din aluminiu care cântărește câteva zeci de kilograme, cifra m-a lăsat o vreme pe gânduri.
O lecție veche, scrisă treptat în norme
Regulile românești pentru zăpadă au fost rescrise de mai multe ori în ultimele trei decenii, pe măsură ce s-au adunat date și accidente. Înainte de 2005 se lucra după STAS 10101/21-92, apoi a venit codul CR 1-1-3-2005, aprobat prin ordinul ministrului transporturilor, construcțiilor și turismului nr. 2.228 din decembrie 2005. Versiunea din 2012 l-a abrogat și a adus valorile mai aproape de Eurocod.
Între timp, Europa a primit un avertisment dur. În ianuarie 2006, acoperișul unei hale de expoziții din Katowice, în Polonia, s-a prăbușit sub zăpadă în timpul unui târg, iar 65 de oameni și-au pierdut viața. Era o hală permanentă, calculată ca o clădire, și tocmai de aceea cazul e atât de greu de uitat.
La scara unui pavilion, lecția rămâne aceeași. Zăpada lăsată zile în șir pe un acoperiș se îngreunează de la o zi la alta și poate depăși orice cifră din fișă, oricât de bine ar fi fost calculată.
Cum citești rândul despre zăpadă din fișa tehnică
Rândul despre zăpadă se citește în câțiva pași scurți: verifici unitatea, afli ce fel de valoare este și cauți condițiile în care a fost dată. O cifră fără aceste lămuriri seamănă cu un preț fără monedă. Arată precis, dar nu te ajută să iei o decizie.
Valoare de serviciu sau valoare de rupere
Cele mai multe fișe serioase dau valoarea caracteristică, adică sarcina de serviciu pe care structura o duce în siguranță. Altele, mai rar, trec sarcina la care s-a produs ruperea într-un test. Diferența contează, pentru că în proiectarea după Eurocod încărcările variabile precum zăpada se înmulțesc de regulă cu un coeficient parțial de siguranță de 1,5.
Asta înseamnă că o structură gândită corect pentru 50 kg/m² păstrează, teoretic, o rezervă importantă peste această valoare. Dacă însă 50 e chiar cifra de rupere și cineva a trecut-o în fișă drept „rezistență”, rezerva dispare cu totul. Întreabă direct ce reprezintă numărul și dacă există o notă de calcul semnată de un inginer.
Condițiile scrise mărunt
Aproape orice valoare de zăpadă vine cu condiții, iar ele contează la fel de mult ca cifra. Unele sunt valabile doar cu pânza perfect întinsă, altele numai dacă în interior merge încălzirea sau dacă zăpada se dă jos periodic. Destule fișe dau valoarea doar pentru o încărcare uniformă, deși vântul aproape niciodată nu așază zăpada uniform.
Codul românesc tratează separat zăpada aglomerată, cea mutată de vânt pe o parte a acoperișului. Pentru un acoperiș în două ape, una dintre distribuțiile de verificat pune pe o pantă doar jumătate din încărcare, iar pe cealaltă încărcarea întreagă. Un cadru ușor suportă uneori mai prost o sarcină asimetrică decât una mai mare, dar egal distribuită, pentru că apar răsuciri la care nu s-a gândit nimeni.
Vântul și zăpada în aceeași fișă
Multe fișe tehnice pun rezistența la vânt și cea la zăpadă pe rânduri vecine, ca și cum ar fi două probe separate. Iarna, ele vin adesea împreună. Vântul mută zăpada pe o latură și trage de ancoraje exact când acoperișul e mai greu.
Cu pereții laterali montați, lucrurile se complică. Pereții opresc vântul să spulbere zăpada de pe acoperiș și, în același timp, transformă structura într-o velă. Un model care stă bine cu laturile deschise poate avea alte limite cu ele închise, iar o fișă atentă face diferența între cele două configurații.
Când rubrica lipsește cu totul
Aici e partea pe care o repet cel mai des cui mă întreabă. Dacă fișa tehnică nu pomenește deloc zăpada, asta nu înseamnă că pavilionul „rezistă normal”. Înseamnă că nimeni nu a calculat și nimeni nu își asumă, iar singura utilizare corectă pe timp de iarnă este cu acoperișul strâns sau cu structura demontată.
La fel de lămuritoare sunt instrucțiunile de montaj. Multe pavilioane pliabile au în manual o frază scurtă care cere scoaterea pânzei la vânt puternic sau la ninsoare. Fraza aceea este, practic, încărcarea la zăpadă a produsului scrisă în cuvinte, iar cifra ascunsă în ea e zero.
Pavilionul portabil și iarna, o relație complicată

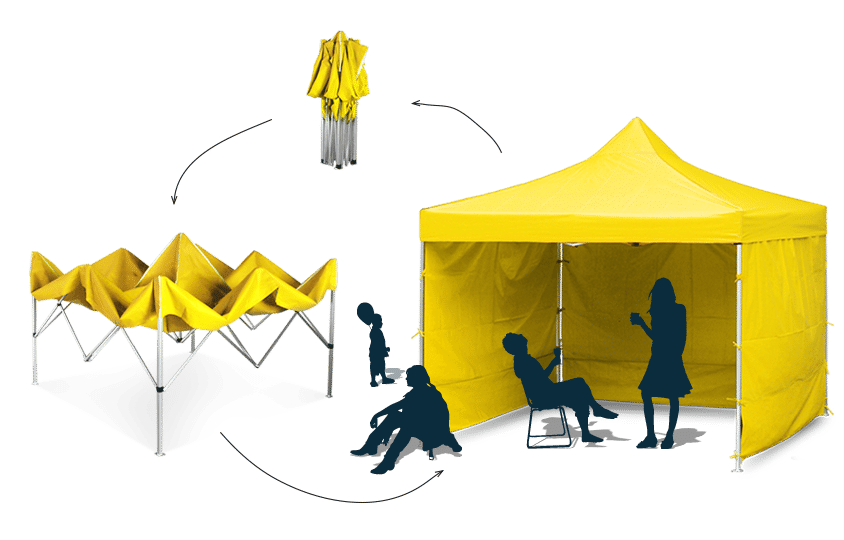

Un pavilion portabil e construit ca să fie montat repede și cărat ușor, iar asta cere o structură subțire. Cadrele tip foarfecă din profile ușoare de aluminiu și pânzele din poliester se descurcă foarte bine vara, la târg sau în grădină. Iarna, aceleași calități devin limite.
Nu spun că un astfel de pavilion n-are ce căuta afară în noiembrie. Spun doar că trebuie folosit cu ochii pe prognoză și cu mâna aproape de mecanismul de pliere. Dacă vrei să înțelegi mai bine ce structuri intră în categoria asta și prin ce se deosebesc de construcțiile demontabile mai grele, găsești o prezentare despre ce înseamnă un pavilion portabil și la ce folosește.
Diferența dintre un pavilion ușor și unul de eveniment calculat se vede exact la zăpadă. Cel din urmă are profile groase, contravântuiri și o notă de calcul în spate. Primul are doar atenția ta și, cu puțin noroc, un vecin care te sună când începe să ningă.
Pânza care face burtă
Momentul cel mai periculos vine de multe ori după ninsoare, la dezgheț. Zăpada de pe o pânză ușor lăsată se topește la soare, iar apa se strânge în punctul cel mai jos și formează un buzunar. Peste noapte buzunarul îngheață, dimineața mai ninge puțin și toată greutatea ajunge să apese pe un singur metru pătrat.
În literatura tehnică fenomenul poartă numele de ponding și explică o parte din prăbușirile de pavilioane care, pe hârtie, ar fi trebuit să reziste. La târgurile de iarnă se vede des câte un acoperiș cu o pungă de apă cât o cadă, atârnată deasupra unei bare laterale care a început deja să se curbeze. De obicei nu se întâmplă nimic grav, dar e genul de imagine după care te uiți altfel la propriul pavilion.
Soluția ține de întreținere și e aproape banală. Pânza trebuie să fie bine întinsă, cu o pantă cât mai clară, iar zăpada se dă jos înainte să apuce să se transforme în apă și gheață.
Ce spune standardul european pentru corturi
Standardul SR EN 13782:2015 (Structuri temporare. Corturi. Securitate), care reglementează corturile și structurile textile temporare, se aplică structurilor cu o suprafață la sol de peste 50 de metri pătrați. Pentru zăpadă, el trimite la Eurocodul 1, dar permite ca încărcarea să nu fie luată în calcul în câteva situații precise. Printre ele se numără montajul în zone sau perioade ale anului fără probabilitate de ninsoare și cazurile în care o procedură planificată împiedică zăpada să se depună pe acoperiș.
Procedura cea mai cunoscută este încălzirea. Standardul cere ca echipamentul de încălzire să fie instalat și gata de funcționare, iar încălzirea să pornească înainte de ninsoare. Nu după primii fulgi, ci din timp, cu prognoza în mână.
Pentru cine organizează un târg de Crăciun sau o expoziție în aer liber în decembrie, prevederea asta schimbă felul în care alegi structura. Un pavilion de expozitie montat într-o piață din centrul orașului, cu public dedesubt, nu poate fi tratat ca un cort de grădină. Fie are o încărcare la zăpadă calculată pentru zona respectivă, fie există un plan scris despre cine ține încălzirea pornită și cine închide accesul când ninge serios.
Încălzirea, o condiție de exploatare
Încălzirea funcționează atâta vreme cât funcționează și oamenii din jurul ei. Generatorul trebuie să aibă combustibil la trei dimineața, iar cineva trebuie să fie treaz lângă el. Un pavilion deschis pe laterale, prin care trage vântul, se încălzește greu, iar zăpada rămâne pe acoperiș oricât de tare ar merge aeroterma.
De aceea, când văd într-o fișă formula „rezistă la zăpadă cu încălzire”, o citesc ca pe o regulă de folosire. Nu descrie structura. E o promisiune pe care o face cel care o exploatează, și ține doar cât ține și el.
Un exemplu făcut pe hârtie, de la fișă la decizie
Ca să interpretezi corect fișa tehnică, pui cifra ei lângă încărcarea calculată pentru locul tău și vezi cât de departe sunt una de alta. Să presupunem un pavilion cu acoperiș în două ape, a cărui fișă declară 0,3 kN/m², adică vreo 30 kg/m². Cumpărătorul vrea să-l monteze într-o curte din Brașov, bine adăpostită de clădirile din jur.
Pentru Brașov, harta dă 2,0 kN/m². Cu coeficientul de formă 0,8 și cu cel de expunere 1,2, pentru că zona e ferită de vânt, încărcarea pe acoperiș iese 1,92 kN/m², adică în jur de 195 kg/m². Pavilionul acoperă, prin urmare, cam o șesime din ce ar cere norma pentru o construcție permanentă în același loc.
Asta nu face din el un produs prost. Îi dă doar o destinație clară: se poate folosi iarna numai sub supraveghere, cu zăpada îndepărtată înainte să treacă de 30 kg/m². Treizeci de kilograme pe metru pătrat înseamnă cam 30 de centimetri de zăpadă proaspătă sau doar șapte, opt centimetri de zăpadă udă, iar diferența asta ar merita scrisă pe un bilețel lipit de stâlp.
Același pavilion, alt oraș
Mutat la Constanța, pe un teren deschis spre mare, calculul arată altfel. Harta dă 1,5 kN/m², expunerea completă aduce coeficientul 0,8, iar rezultatul coboară la 0,96 kN/m², puțin sub 100 kg/m². Distanța față de cei 30 kg/m² declarați se micșorează, dar rămâne mare, deci regula de folosire nu se schimbă.
Exemplul arată de ce o fișă tehnică nu poate spune singură dacă un pavilion „rezistă iarna”. Îți spune doar cât duce structura. Cât are de dus depinde de locul unde stă și de ce faci tu în noaptea cu ninsoare.
Obiceiuri care salvează structura în nopțile cu ninsoare
Cele mai multe pavilioane care cedează sub zăpadă cedează după o noapte în care nimeni nu s-a uitat la ele. Prognozele și avertizările de ninsoare ale ANM dau de obicei destul timp pentru o decizie simplă. Varianta sigură e aproape mereu să strângi pânza, iar dacă nu se poate, rămâne cineva de pază.
Dacă alegi să cureți, fă-o des și cu grijă. Un strat de cinci centimetri se dă jos ușor cu o perie cu cap moale și coadă lungă, împinsă dinspre coamă spre margine. Un strat de treizeci, înghețat pe jumătate, cere deja efort, iar efortul ăsta, aplicat dintr-o singură parte, poate dezechilibra un cadru care oricum era la limită.
Evită să împingi pânza de dedesubt cu coada măturii ca să „scuturi” zăpada. Pare comod, dar concentrează o forță mare într-un punct mic și poate rupe țesătura sau îndoi o bară a acoperișului. Și, oricât de evident ar suna, nu lăsa pe nimeni să stea sub un acoperiș încărcat cât timp îl cureți.
După dezgheț, uită-te atent la îmbinări și la colțurile pânzei. Un profil ușor îndoit nu se mai comportă ca unul drept, iar data viitoare va ceda mai devreme decât scrie în fișă. E mai simplu să schimbi piesa acum decât să afli în februarie că era slăbită.
Ce întrebi vânzătorul înainte să cumperi pentru sezonul rece
Înainte să cumperi un pavilion pe care vrei să-l folosești și iarna, cere cifra de încărcare la zăpadă în kN/m² sau kg/m² și află ce reprezintă ea. Întreabă dacă e valoare de serviciu sau de rupere și după ce normă a fost calculată. Cere apoi să vezi nota de calcul, dacă există. Un vânzător care răspunde fără să se încurce îți spune, indirect, destul de mult despre produs.
Întreabă și de condiții. E valabilă cifra doar cu pânza întinsă la maximum sau doar cu încălzire? Ce se întâmplă la o încărcare asimetrică ori cu pereții laterali montați? Dacă răspunsul la toate e un zâmbet și asigurarea că „a mai stat și la zăpadă”, ai aflat, de fapt, că nimeni nu a făcut calculul.
Expodom comercializează pavilioane, corturi metalice și structuri demontabile pentru evenimente pe piața din România. La structuri de felul acesta, întrebările despre zăpadă apar firesc de îndată ce se apropie sezonul rece, și e bine să apară înainte de montaj, nu după prima ninsoare serioasă.
Încărcarea la zăpadă ocupă, până la urmă, un singur rând într-o fișă pe care puțini o citesc până la capăt. Zece minute petrecute cu el înainte de cumpărare și o privire pe prognoză în fiecare seară cu ninsoare fac, de cele mai multe ori, diferența dintre un pavilion care ajunge întreg în primăvară și unul care rămâne o poveste de spus la târgul următor.
Întrebări frecvente despre încărcarea la zăpadă
Pot lăsa pânza pe pavilion peste noapte când se anunță ninsoare?
Doar dacă fișa tehnică declară o încărcare la zăpadă și cineva poate curăța acoperișul la timp. Fără o valoare declarată, pânza se scoate sau acoperișul se coboară înainte să înceapă ninsoarea. Chiar și un strat subțire de zăpadă udă poate depăși ce duce un cadru ușor, mai ales dacă îngheață peste noapte.
Câți centimetri de zăpadă înseamnă 1 kN/m²?
Depinde de densitate. După greutățile specifice orientative din CR 1-1-3/2012, 1 kN/m², adică aproximativ 102 kg/m², corespunde cu circa un metru de zăpadă proaspătă, cu vreo 50 de centimetri de zăpadă așezată sau cu doar 25 de centimetri de zăpadă udă. Grosimea stratului, singură, nu spune deci aproape nimic despre sarcină.
Cum aflu încărcarea la zăpadă pentru localitatea mea?
Codul CR 1-1-3/2012 conține o hartă de zonare și un tabel cu valorile pentru 337 de localități urbane din România. Pentru amplasamentele aflate între 1000 și 1500 de metri altitudine, valoarea se calculează cu o formulă din același cod, care o crește odată cu altitudinea. Peste 1500 de metri, codul cere studii făcute de instituții de specialitate.
Se aplică SR EN 13782 unui pavilion de 3 pe 3 metri?
Nu direct. Standardul acoperă corturile cu o suprafață la sol de peste 50 de metri pătrați, iar un pavilion de 3 pe 3 are 9. Situația se schimbă când mai multe corturi mici sunt montate lipite și trec împreună de prag. Pentru un pavilion izolat contează fișa producătorului și instrucțiunile de montaj.
Rezistă mai bine la zăpadă un acoperiș din policarbonat decât unul din pânză?
Nu automat. Panourile rigide nu fac burtă și nu adună apă ca o pânză lăsată, însă au greutate proprie și transmit sarcina altfel către cadru. Decisivă rămâne cifra din fișă, împreună cu condițiile în care a fost calculată, indiferent de material.
Ce fac dacă pavilionul s-a deformat deja sub zăpadă?
Scoți oamenii de sub el și nu încerci să ridici acoperișul cât timp e încărcat. Dai zăpada jos treptat și uniform, de la distanță, cu o perie cu coadă lungă, fără să urci pe structură și fără să încarci mai tare o singură parte. După aceea, profilele îndoite se înlocuiesc, pentru că un cadru deformat nu mai duce sarcina pentru care a fost gândit.
Este mai sigur un acoperiș cu pantă mare?
În general da, pentru că la pante de peste 30 de grade coeficientul de formă din CR 1-1-3/2012 scade, iar de la 60 de grade zăpada alunecă. La pavilioanele obișnuite pantele sunt însă mici. Acolo, o pânză bine întinsă contează mai mult decât câteva grade în plus, fiindcă împiedică formarea buzunarelor de apă și gheață.
